阻抗管用于測量材料的聲學特性，如材料的吸聲系數、隔聲量,、反射系數、聲阻抗,、聲導納等，被廣泛應用于新材料的開發和研究,。
采用阻抗管測量材料吸聲系數有兩種方法：駐波比法和傳遞函數法,。
駐波比法：在測試管一端的揚聲器發出一個單頻聲波，在管內形成平面波,，聲波沿管道傳播,，在試件端產生反射波，反射波的幅度和相位與試件的聲學特性有關,。反射波與入射波相加,，在管內產生駐波,。通過小車移動探管，測量聲壓極大值和極小值,，計算駐波比,，再由駐波比計算材料的吸聲系數。
傳遞函數法：發生管一端的揚聲器產生寬頻信號,，運用兩個傳聲器將入射波的能量與反射波的能量分離，從而計算反射系數和吸聲系數,。
兩種方法測量材料的聲學特性,，都要求管內傳播的聲波為平面波，滿足平面波的條件是聲波的波長要小于管徑,。在測量高頻吸聲時,，需要小直徑的測試管。新國際GB/T-18696詳細給出這兩種方法的原理和測量要求,。
SZZB材料吸聲隔聲測試系統由阻抗管,、功率放大器、四通道數據采集器,、經過嚴格相位配對的4個1/4”傳聲器,、四通道材料吸聲隔聲測試系統軟件組成?？蓽y定法向入射條件下吸聲材料的吸聲系數,，材料的隔聲量，較之駐波比法更為快捷方便,。符合標準GB/T 18696.2-2002（ISO 10534-2:1998）的要求,。
技術參數和功能：
☆ 數據采集器：4通道，頻率范圍20-20kHz
☆ 阻抗管：頻率測量范圍：50Hz～6.4kHz
☆ 功率放大器：功率100W
☆ 傳聲器：1/4" I型傳聲器,，靈敏度50mV/Pa,，20Hz～20kHz
☆ 系統軟件：FFT分析、1/3倍頻程和倍頻程分析,、錄音,、回放、吸聲系數,、隔聲測量等

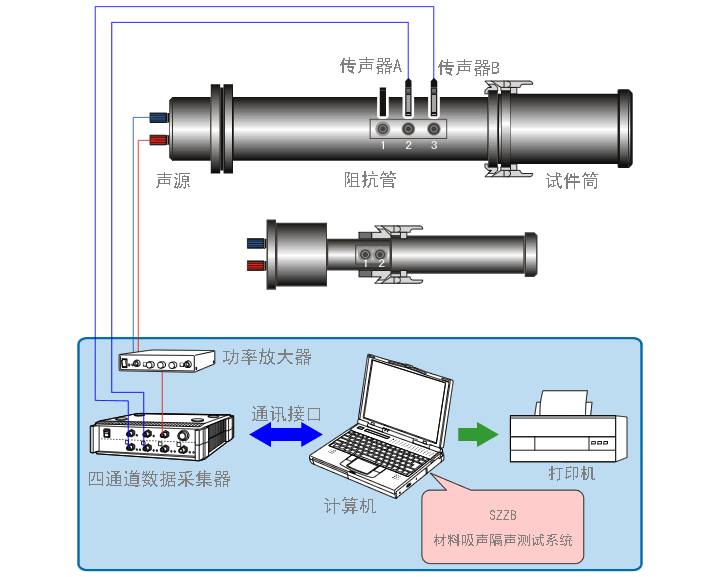

SZZB材料吸聲隔聲性能檢測裝置結構示意圖
