概述：

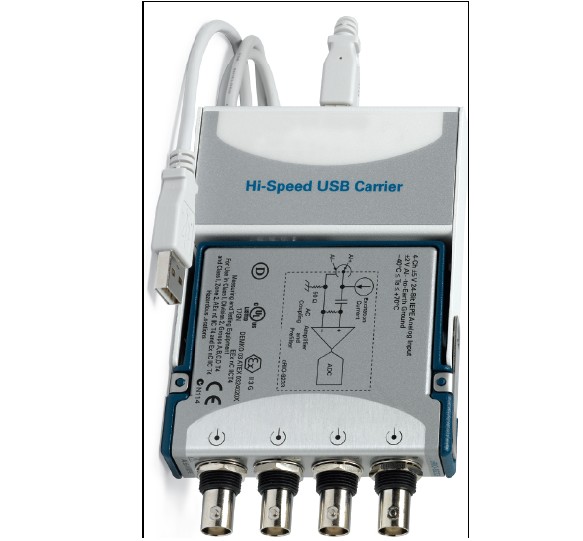

SZSC-4是USB接口24位高精度數據采集器,，4通道100KHz/路同步數據采集,SZSC-4采集器通過USB接口與計算機聯接,，每個通道具有獨立的模數轉換器和105dB線性相位抗混疊低通濾波器。A/D轉換器為24位同步過采樣Δ-Σ形式,，轉換速度可達105K,，抗混疊低通濾波器的轉折頻率為采集頻率的一半,。具有極好的直流精度和交流性能，輔之以超高精度帶隙參考源,，使整個系統達到很高的精度和穩定度。SZSC-4數據采集器的主控制器為32位浮點數字信號處理器,，可運行在60MHz處理器時鐘,，每個時鐘可執行兩條指令，具有120M峰值運算速度,1024點FFT變換僅需0.33mS,。內部有8個32位累加器和8個32位可用做指針的輔助累加器,，可快速讀寫16M地址空間的存儲器和外設。34K*32-Bit高速SRAM可用于存儲程序和數據,，兩個32位定時/計數器和兩個16位定時/計數器,，四路中斷和一個DMA控制器。板上還有4位數字量輸入和4位輸出接口,，供控制數字接口設備使用,。由于采用高速DSP為控制器，SZSC-4數據采集器可同時處理USB傳輸和數據采集控制工作,，與電腦主機構成上/下位機關系,。采集器可以實現連續不間斷采集存盤的功能。產品體積小,，攜帶方便,，安裝簡單。

SZSC-4數據采集器具有強大的實時處理能力,，四通道數據同步采集,，無相位差，高精度的模數轉換和高速的采樣速度,，特別適用于高精度和寬動態范圍的信號采集處理,。



產品設計時對如下三個方面給予了特別注意：

1. 功能強大：采用最新的高性能數字信號處理器和最新的24位模數轉換器。二者結合在一起,，達到了前所未有的精度和處理速度,。

2. 編程容易：除提供一般的編程知識外,，還特別為各種應用編制了程序例子，提供源碼和注釋說明,。用戶可以簡單地把源程序鑲嵌到自己的程序中,，構成自己的程序。

3. 性能可靠：高集成度的數字信號處理器把大部分外設器件都制作在芯片內了,，減少了外設器件數量,，從而減少了故障率。大規模復雜可編程陣列CPLD使芯片數量大幅減少,，從而使產品的可靠性和穩定性大幅提高,。設計中安全措施的預防，比如,，在A/D信號輸入端增加阻容濾波器等設計,。這樣一方面可以抑制輸入信號中的高頻噪聲，同時也可以限制信號過強時的輸入電流,，保護數據采集器不被損壞,。



SZSC-4四通道同步數據采集器的技術參數:

1. 分辨率高：24位4通道同步數據采集，102.4KHz轉換速度,，±2.5V,、±5V或±10V滿量程信號輸入。

2. 溫漂?。?uV零點電壓溫漂,，2ppm滿幅溫漂。

3. 動態范圍寬：109dB動態范圍,。

4. 線性相位數字濾波器：截止頻率為采樣頻率的一半,，通帶波動±0.005dB，阻帶衰減100dB,。

5. 程控放大倍數：程控增益×0.5,、×1、×2,、×4,、×8、×16,、×32,、×64八檔。

6. 支持USB1.1與USB2.0 標準,適用于Windows 98,Windows 2000,Windows XP,Windows Vista,。

7. 32位120MHz浮點數字信號處理器作為主控制器,，可變時鐘。

8. 128K字節存儲器可用于緩存采集數據,。

9. 在Intel P4 2.4B, 845P計算機上實測USB讀傳輸速率為1040KByte/S,。

10. 4位數字量輸入和4位數字量輸出

11. 34K*32Bit高速靜態存儲器,，實現高速連續采集。

12. 三路中斷,，四路定時/計數器,，一個DMA通道。

13. 可由外部TTL信號觸發或同步,。

14. 低噪聲：9uV 高信噪比 S/(N+D)：105dB,。

15. 功耗低：< 2.5W（5V/500mA）。

16. 尺寸?。ㄩL(zhǎng)*寬*厚）： 175mm*100mm*25mm,。
